Шкафы управления огнезадерживающими клапанами ШУ-ОЗК (ШУ-ОГК, ШУОК)

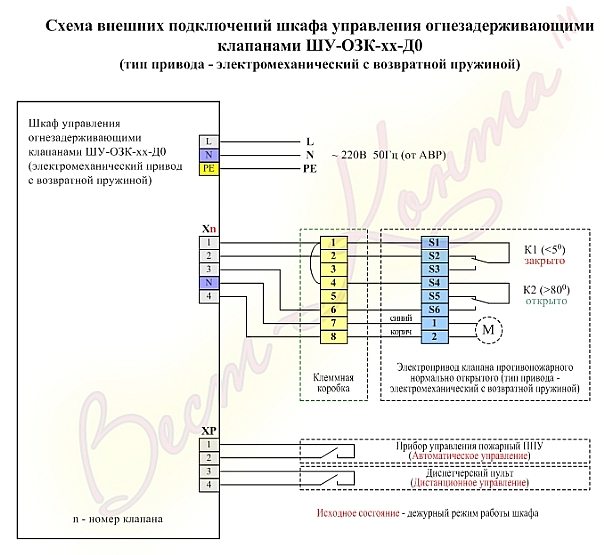

1. Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д0-хххП (тип эл.привода П - электромеханический с возвратной пружиной) без выдачи сигналов в систему диспетчеризации

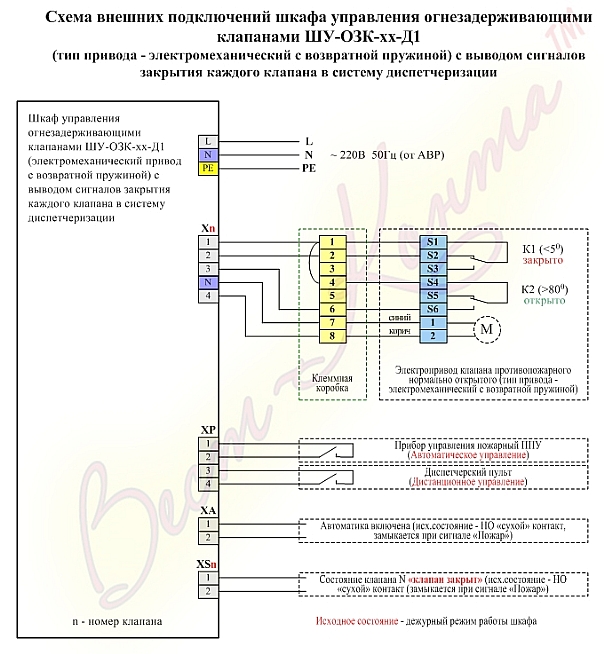

2.

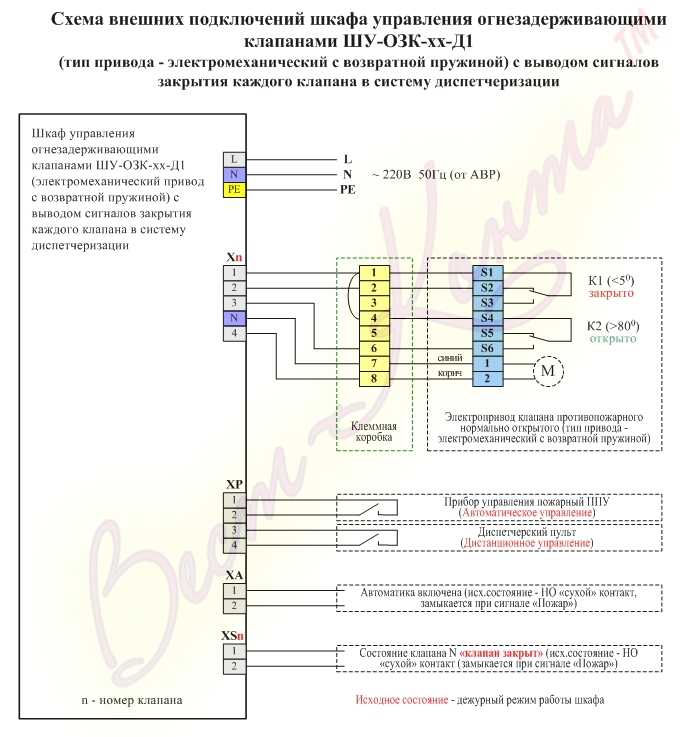

Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д1-хххП (тип эл.привода П - электромеханический с возвратной пружиной) с выводом сигналов "Закрыто" от каждого клапана в систему диспетчеризации

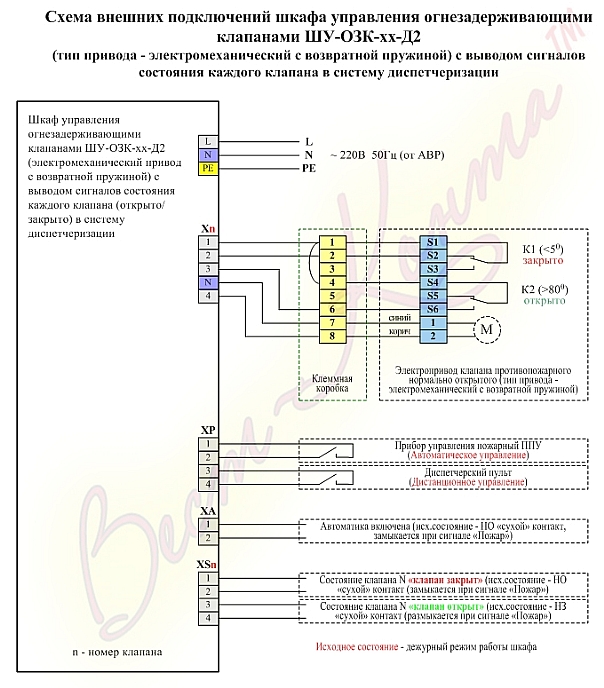

3. Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д2-хххП (тип эл.привода П - электромеханический с возвратной пружиной) с выводом сигналов "Открыто" и "Закрыто" от каждого клапана в систему диспетчеризации

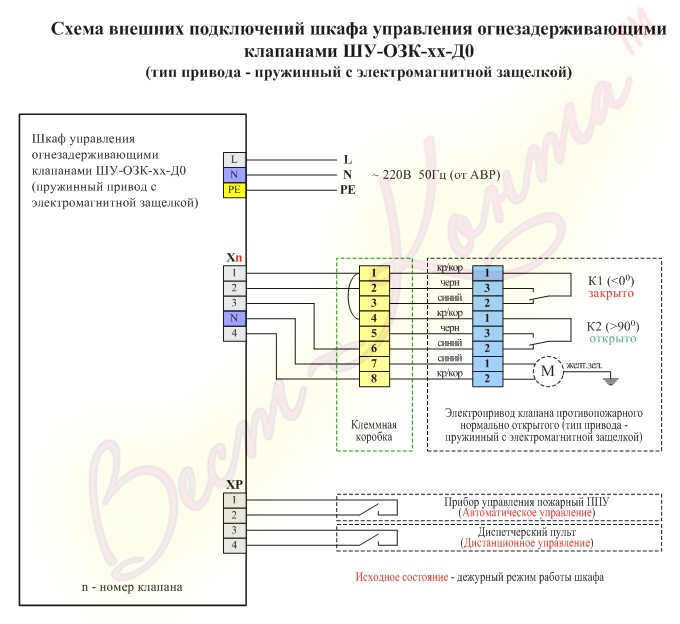

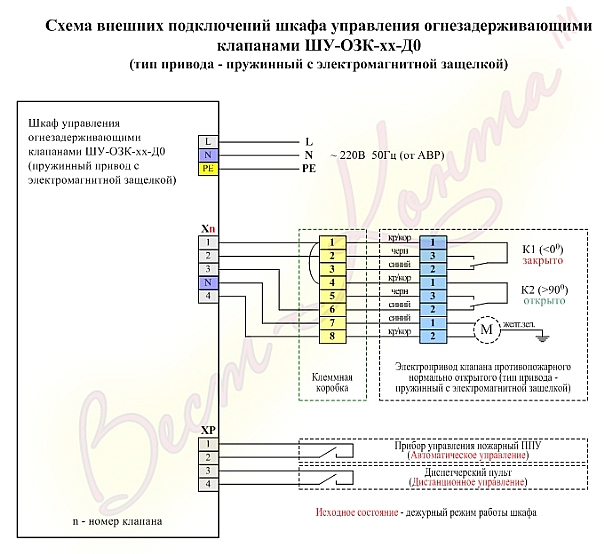

4. Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д0-хххЭ (тип эл.привода Э - электромагнитный пружинный с защелкой) без выдачи сигналов в систему диспетчеризации

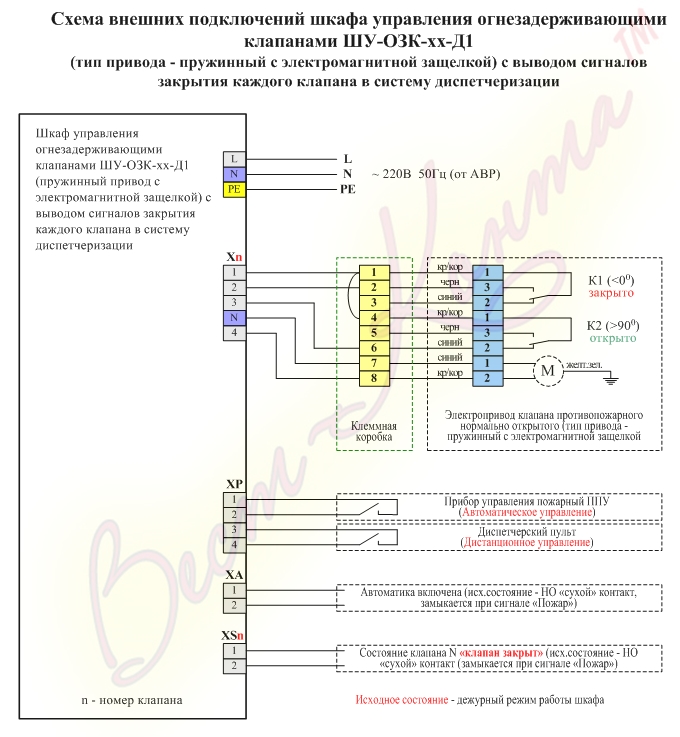

5. Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д1-хххЭ (тип эл.привода Э - электромагнитный пружинный с защелкой) с выводом сигналов з"Закртыо" от каждого клапана в систему диспетчеризации

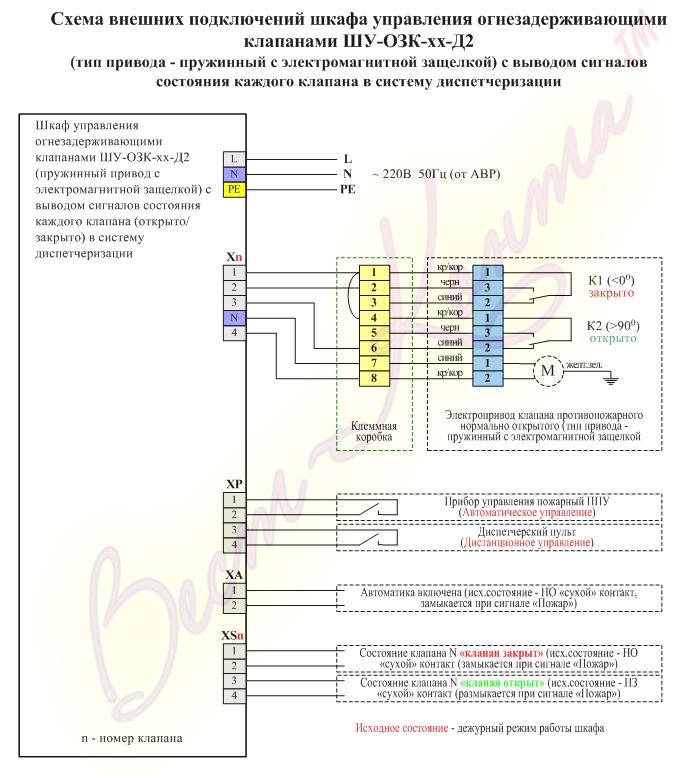

6. Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д2-хххЭ (тип эл.привода Э - электромагнитный пружинный с защелкой) с выводом сигналов "Открыто" и "Закрыто" от каждого клапана в систему диспетчеризации

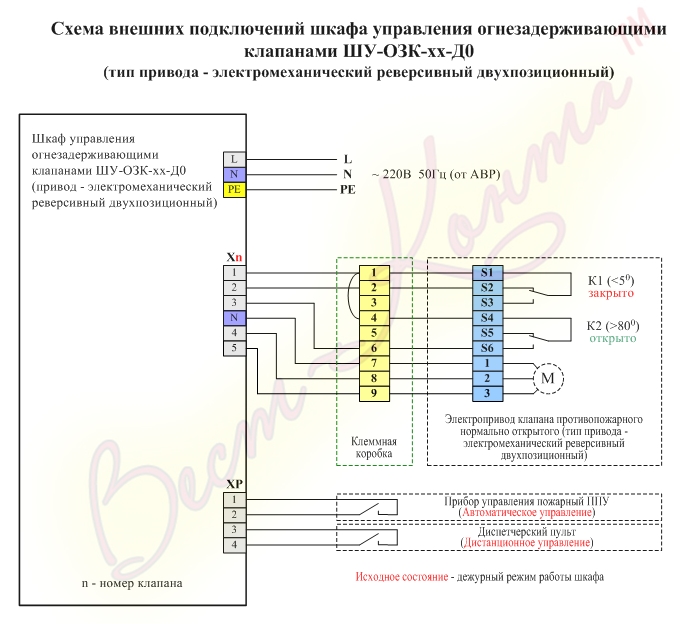

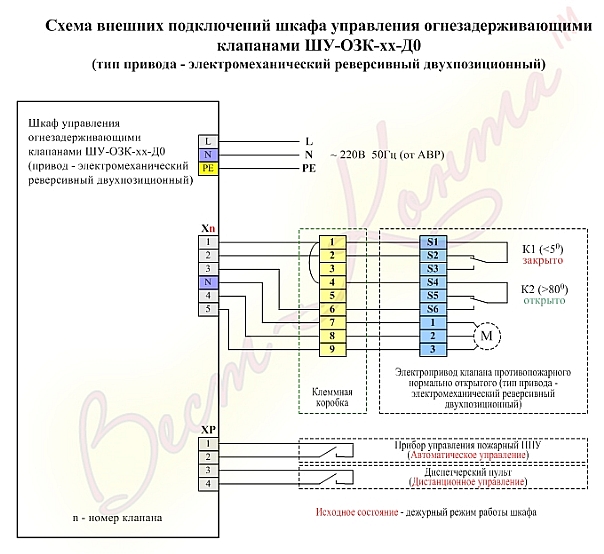

7. Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д0-хххР (тип эл.привода Р - электромеханический реверсивный двухпозиционный) без выдачи сигналов в систему диспетчеризации

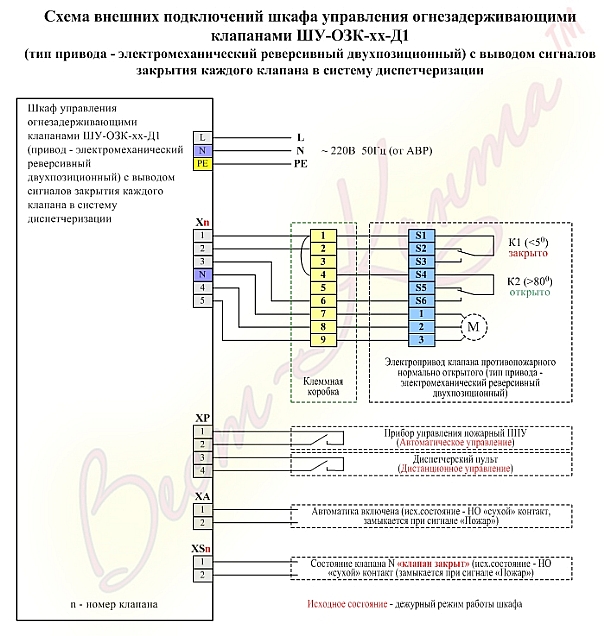

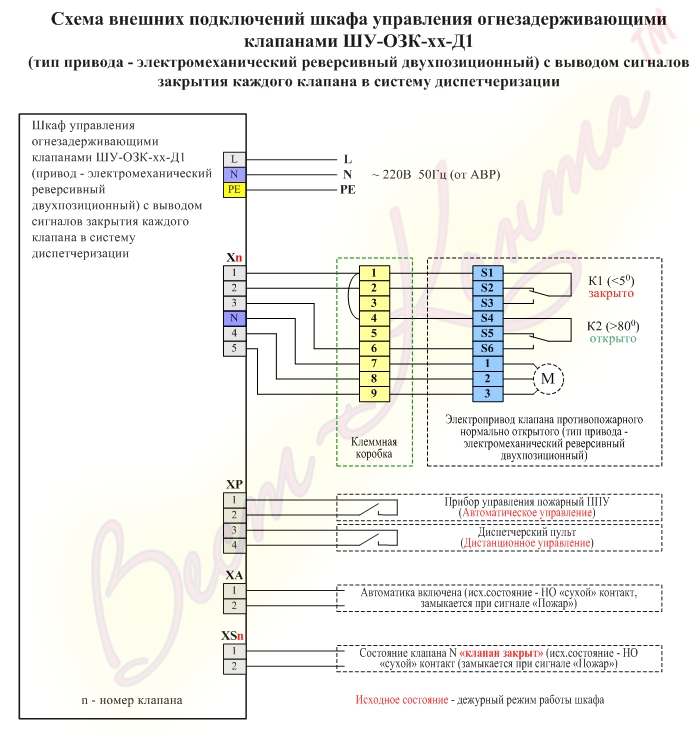

8. Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д1-хххР (тип эл.привода Р - электромеханический реверсивный двухпозиционный) с выводом сигналов "Закрыто" от каждого клапана в систему диспетчеризации

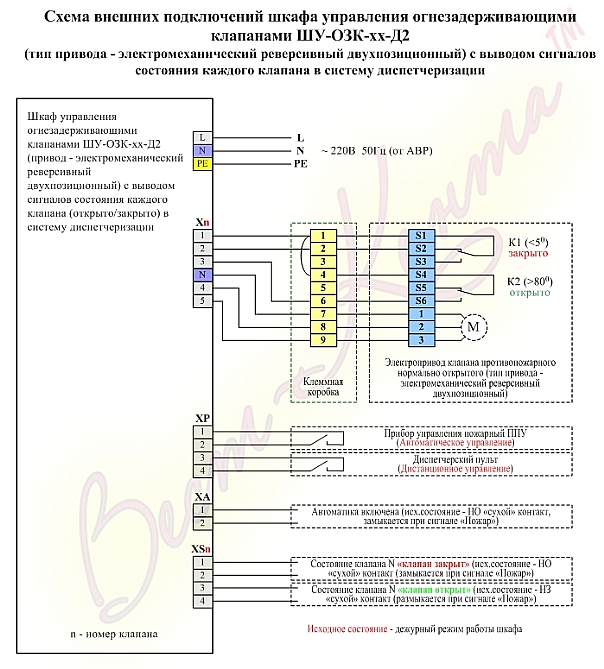

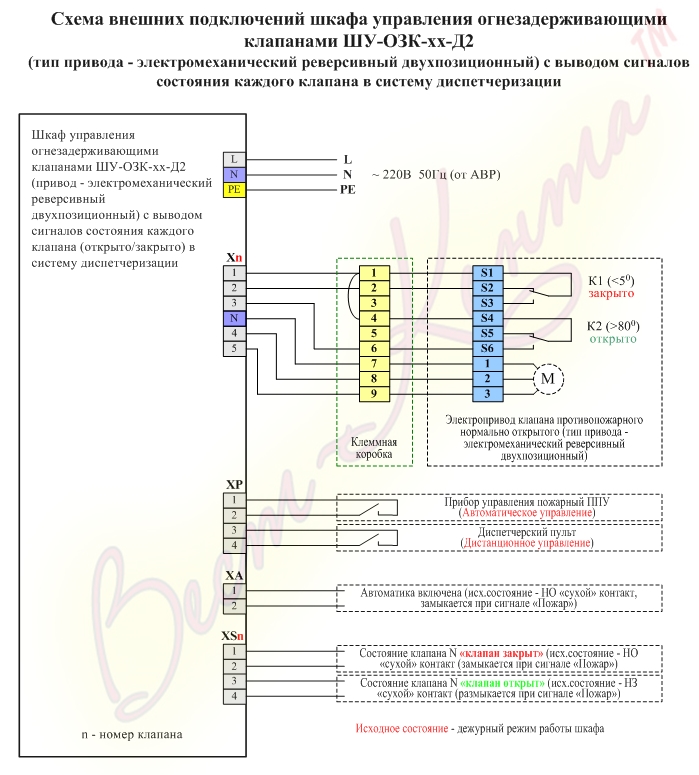

9. Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д2-хххР (тип эл.привода Р - электромеханический реверсивный двухпозиционный
) с выводом сигналов "Открыто" и "Закрыто" от каждого клапана в систему диспетчеризации

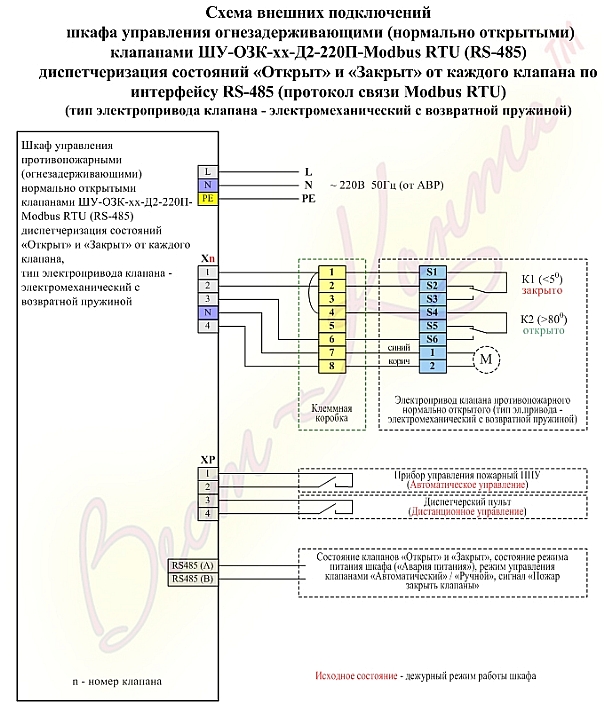

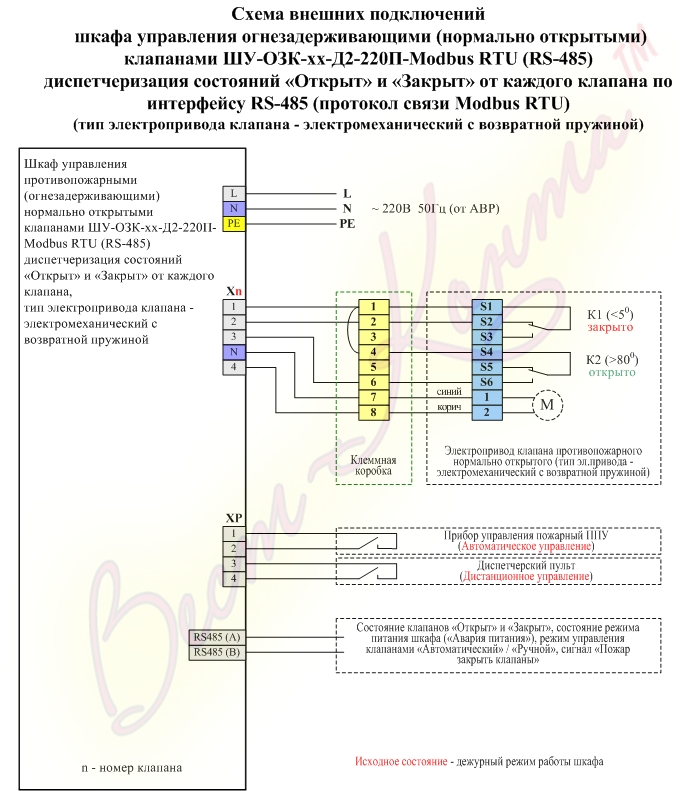

10. Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д2-220П-Modbus RTU (RS-485) (тип эл.привода П - электромеханический с пружинным возвратом) с выводом сигналов диспетчеризации по протоколу Modbus RTU (RS-485)

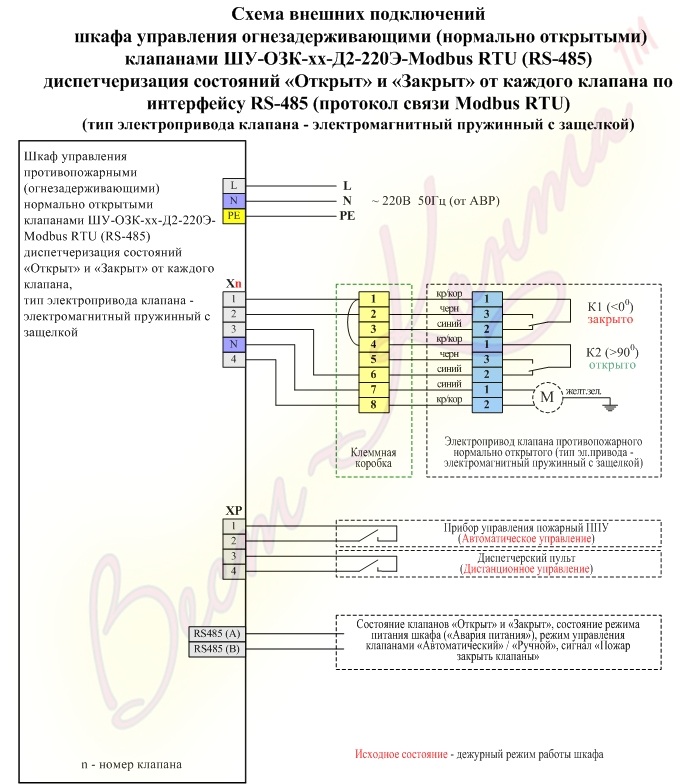

11. Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д2-220Э-Modbus RTU (RS-485) (тип эл.привода Э - электромагнитный пружинный с защелкой) с выводом сигналов диспетчеризации по протоколу Modbus RTU (RS-485)

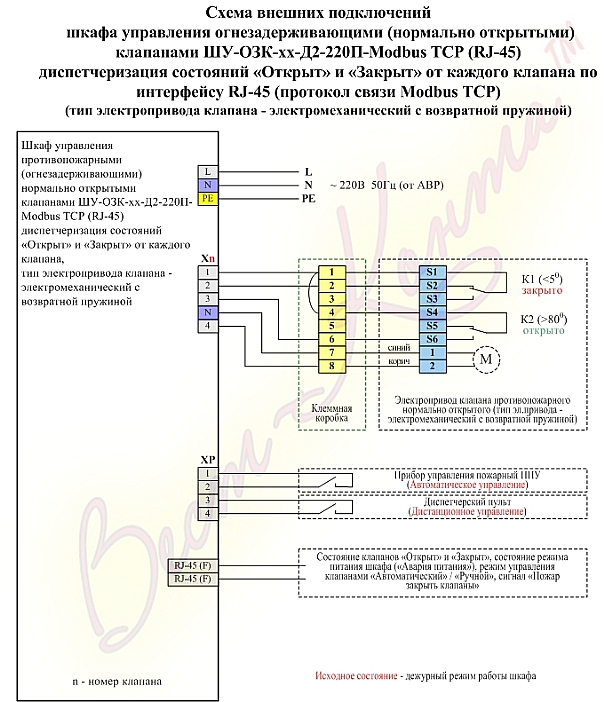

12. Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д2-220П-Modbus TCP (RJ-45) (тип эл.привода П - электромеханический с пружинным возвратом) с выводом сигналов диспетчеризации по протоколу Modbus TCP (RJ-45)
13. Схема внешних подключений шкафа управления ШУ-ОЗК-хх-Д2-220Э-Modbus TCP (RJ-45) (тип эл.привода Э - электромагнитный пружинный с защелкой) с выводом сигналов диспетчеризации по протоколу Modbus TCP (RJ-45)
